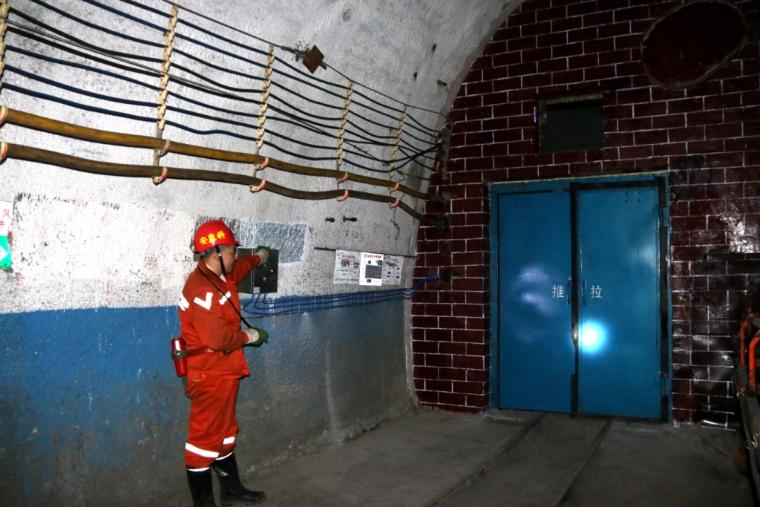

手拉式全氣動風門包括固定在風門立柱上的氣缸，氣缸的伸縮桿的一端設置在風門一側，在立柱的內外側分別設有操縱閥。本實用新型優選在在氣缸伸縮桿的頂端設有防滑墊。本實用新型的手控氣動風門開啟裝置采用人工操作，井下壓縮空氣作為動力，通過氣缸伸縮來帶動風門開關。在每個風門兩側，各安裝有操作閥。氣缸安設在風門立柱中上部，通過在風門內外兩側安設操縱閥開啟風門。人員走近風門時，操作閥門，氣缸吸氣，頂出伸縮桿，風門打開。通過風門后，依靠風門自重及巷道內壓差，壓回伸縮桿，風門關閉。該風門開關裝置不需要直接與風門固定在一起，可根據風門開啟難以程度決定是否安設，自由靈活。通過在-550m大巷風門的應用來看，該風門開關裝置結構簡單，實用經濟，便于安裝，符合安全方面的要求，同時也解決了人力開啟風門困難的問題。以前需要疒3人才能打開的風門，現在只需輕按下手閥，風門就自動打開，I個人也可安全通過風門，切實解決了生產中的安全問題。該裝置將在全礦井推廣使用。本實用新型的開關裝置產生的力應能克服通風負壓產生的力，所使用的設備材料簡單，同時能利用井下的一些資源；重要的是能滿足于木質單扇風門，既便于安裝操作又經濟，同時也應符合安全生產要求。采用人工控制氣缸，再利用氣缸的伸縮桿帶動風門，達到安全開啟風門的目的。

手拉式全氣動風門開啟裝置采用壓縮空氣控制，安裝及維護簡單。在高負壓礦井中通過主要進回風巷道風門時只需輕按下手閥，風門就自動打開，效果極其良好，尤其在高瓦斯礦井或煤與瓦斯突出礦井，可以避免電氣設備失爆的問題。
