FH2500/918抗沖擊波活門|礦用抗沖擊波活門
作者： 礦用風門來源： 互聯網
FH2500/918抗沖擊波活門安裝在井下火藥庫發放及行人一側的出口，在其發放處的外側，以防止庫內或發放處爆炸沖擊波及爆炸后產生的火焰及濃煙、有毒氣體向外擴散。密閉門設置在庫房回風側出口的一端，其作用同防護活門。這兩種門通常是關閉的。

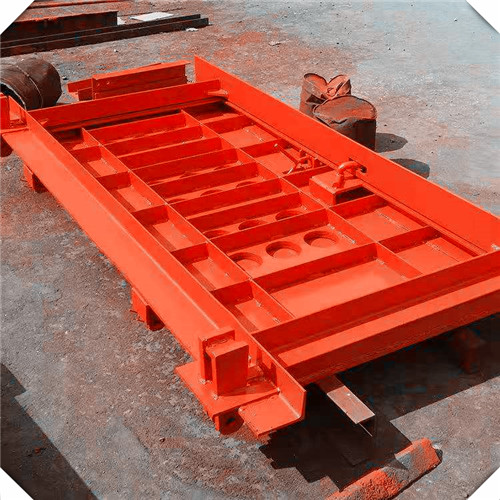

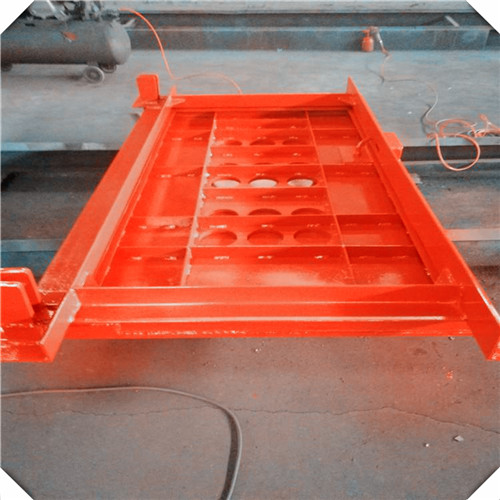

礦用FH2500/918抗沖擊波活門門扇上部裝有3組通風活門裝置，總通風量為6000m3/ h，每組通風量為2000m3 / h，可供不同容量的井下火藥庫選用，風速按8m/s設計。FH2500/918抗沖擊波活門裝置結構是在活門底板開有3組共18個直徑122mm 的通風孔，活門板外部裝有自重張開 12。角的活門懸板。當庫內一旦發生爆炸，沖擊波通過拐3道直角彎及延長2m的盡頭巷道衰減之后余壓只要大于20kPa時，活門懸板受壓，在3一8ms內自動關閉，與外部隔離，阻止爆炸沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，而由總回風道排出。
活門和密閉門各裝有一套手動閉鎖和緊急閉鎖裝置。其作用是在防護活門開啟較頻繁、門扇未閉鎖的情況下，當爆炸沖擊波壓力大于20kPa時，瞬間壓縮門體密封圈使門扇與門框緊閉．，該裝置的鎖頭進入鎖心，撥動雙片彈簧制動閉鎖，防止門扇反彈。
為保證活門經常開啟和隨時關門，門體上裝有復位彈簧折頁，使其自動關閉。門扇周邊裝有空心橡膠密封圈，只有在受爆炸沖擊波壓力作用下，壓縮密封圈，緊急閉鎖裝置才能作用，平時僅需使用手動閉鎖。
礦用抗沖擊波活門有3個功能作用#一是抗沖擊波的作用爹二是3組18個通風孔調節庫房所需風量的作用爹三是庫房內外發生火情，關閉通風孔，起隔離作用。
為防止活門人為長期敞開，在庫房炸藥發放室內，裝有防爆光電開關、信號電笛及信號燈和報警裝置。其作用原理利用裝在防護活門框上的報光器和受光器，當活門關閉時，安裝在活門上的金屬遮光板，通過報光器和受光器之間，使防爆光電開關給出一組常開接點斷開，電笛和信號不顯示信號。當活門敞開時，報光器和受光器之間被檢測物體，使防爆光電開關給出一組常開接點閉合，電笛、信號顯示報警信號，值班人員關閉防護活門
