煤礦井下風門互鎖器,礦用風門閉鎖器
作者： 礦用風門來源： 互聯網
目前，我國煤礦井下通風系統的風門大多數為單開或雙開結構。為了解決在正、反向風兩種情況下的隔風換向問題，大都制成正、反兩道門的結構。這種結構存在的主要問題是：兩個門之間不能實現自動自鎖，容易造成兩道風門同時開啟，產生漏風現象，破壞系統正常通風。
煤礦井下風門互鎖器克服上述現有技術存在的缺陷，提供一種在工作過程中能防止通風系統漏風，保障通風系統正常工作的裝置。
煤礦井下風門互鎖器是這樣實現的：它由鋼絲繩、滑輪、滑動體、套筒、前固定板、后固定板、轉動塊、銷軸組成；前固定板和后固定板將兩個套筒固接為一體，銷軸穿過轉動塊上的銷軸孔固定在前、后固定板上；滑動體分別裝入套筒中，鋼絲繩經過滑輪與滑動體頂部相連；工作狀態下，轉動體外輪廓的一條邊位于套筒上沿上方，與套筒軸向垂直，并且伸向套筒圓心方向，擋住滑動體頂部的一部分；轉動體外輪廓的另一條邊與滑動體表面平行相貼。
轉動塊的外角為四分之一段圓弧面，圓弧面與銷軸同圓心。
礦用風門閉鎖器說明書
繼而也就不能打開與該滑動體（1）相連的風門。當關閉風門后，滑動體（1）靠自重回落到原來位置，此時，兩個風門處在均有機會打開的狀態。但是，一旦任一風門先被打開，則另一風門就無法再打開，只有待先打開的風門關閉后，才可打開。即，在任一時刻只能有一個風門被打開，不會出現兩個風門同時打開的情況。因此，實現了風門自動互鎖的功能。

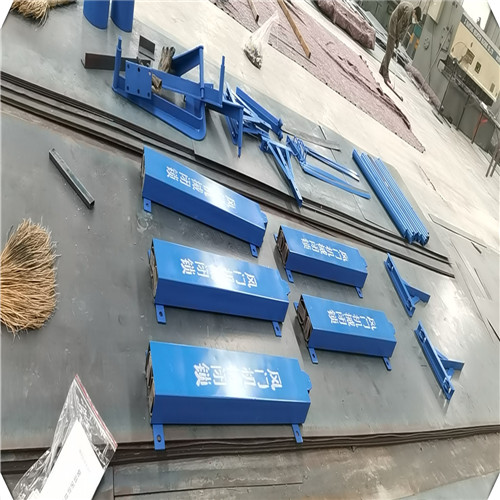

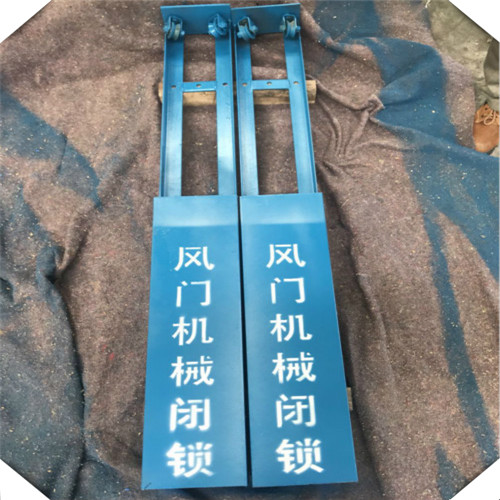

礦用風門閉鎖器采用了轉動塊與兩滑動體聯動配合的結構，任何時候兩個滑動體都不能同時滑出套筒，從而達到自動自鎖的技術效果。
