詳細說明：

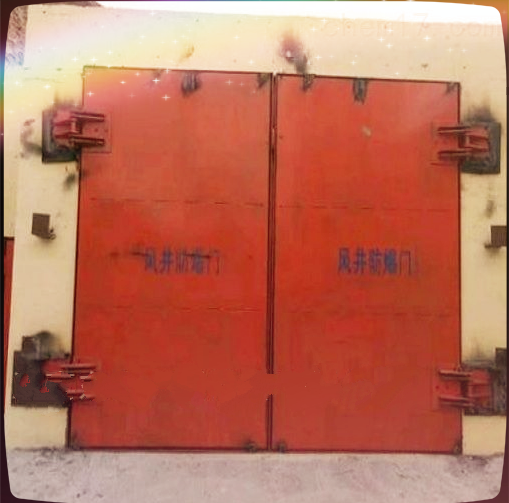

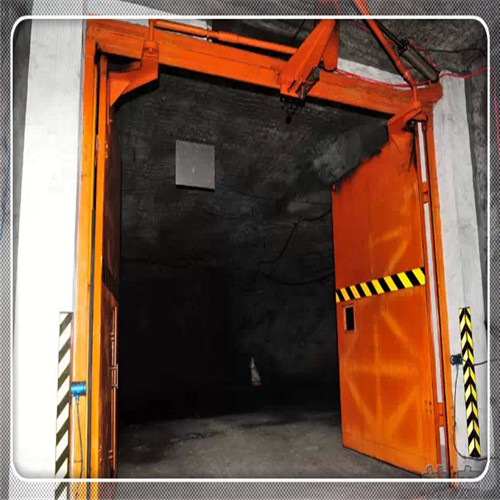

煤礦用防火風門安裝在巷道和風道中感受來自火警區高溫氣體溫度后能自動關閉的風門。
防火風門起到恒定氣壓和散熱的作用，但當設備或裝置發生火災時，則防火風門需要及時關閉，使得設備或裝置內因缺氧而降火或滅火，從而將損失降至最低。
現有的防火風門大多是手動關門，不具備機械限位，安全程度不高，同時不配備有相應的救援設備與物資，不能夠在發生火災情況下提供自救援，降低了落難工人的生還率。
防火風門的組成結構
防火風門包括防火風門門框，所述防火風門門框通過轉軸轉動連接有防火風門本體，所述防火風門本體的下端固定連接有滑桿，所述防火風門門框的下端固定連接有固定底座，所述防火風門門框的外部固定連接有墻體，所述固定底座內設有安裝腔，所述安裝腔的內底壁上設有第一滑槽，所述滑桿從上到下依次貫穿防火風門門框的底壁與固定底座的上端側壁并向下延伸至安裝腔內，且末端與第一滑槽滑動連接，所述安裝腔內設有驅動滑桿動作的驅動機構，所述防火風門門框的側壁設有救援機構，所述防火風門門框的內側壁固定連接有多個均勻分布的磁鐵，所述防火風門本體的外側壁安裝有門把手。
驅動機構包括固定連接在安裝腔底壁上的電機，所述電機的輸出軸末端固定連接有連接桿，所述連接桿上開設有第二滑槽，所述滑桿與第二滑槽滑動連接，所述安裝腔的側壁上開設有第三滑槽，所述連接桿遠離電機的一端滑動連接在第三滑槽上。
救援機構包括分別開設在防火風門門框兩端側壁上的裝備槽與物品槽，所述裝備槽內設有氧氣瓶與呼吸面罩，所述物品槽內設有口哨、飲用水以及壓縮餅干。
安裝腔內設有備用電源，所述防火風門門框的上端側壁安裝有位置對稱的兩個照明燈泡，兩個所述照明燈泡均與備用電源電連接。
第一滑槽與第三滑槽均為圓弧形滑槽。
防火風門本體上包覆有防火涂料。
防火風門的優點
通過設置驅動機構，利用機械運作實現防火風門的關閉與開合，在發生火災時，備用電源啟動，對電機進行供電，啟動電機正轉，帶動連接桿向內運動，通過第二滑槽擠壓帶動滑桿運動，進而使得防火風門本體以轉軸為圓心向防火風門門框運動，進行閉合，阻礙火勢的蔓延，通過第一滑槽的限位作用，使得滑桿能夠沿著第一滑槽運動，不會發生偏轉，避免造成防火風門本體閉合不緊的問題。
通過設置救援機構，在火災發生后，關閉防火風門本體，井下工人可以自取氧氣瓶與吸氧面罩進行氧氣呼吸自救，防止因?yàn)榭諝庵卸趸己窟^(guò)高導致的窒息問題，同時可以取下物品槽內的飲用水與壓縮餅干，用于充饑，防止救援時間過長導致了空腹時間過長造成的昏迷，取下口哨，便于救援人員在井下搜尋生還者。
