全伺服安全聯鎖風門的門體為弧形設計
作者： 礦用風門來源： 互聯網
全伺服安全聯鎖風門及控制方法，用以解決現有礦井風門門扇門體易變形、元件易損壞且兩道風門之間無法聯鎖的問題。

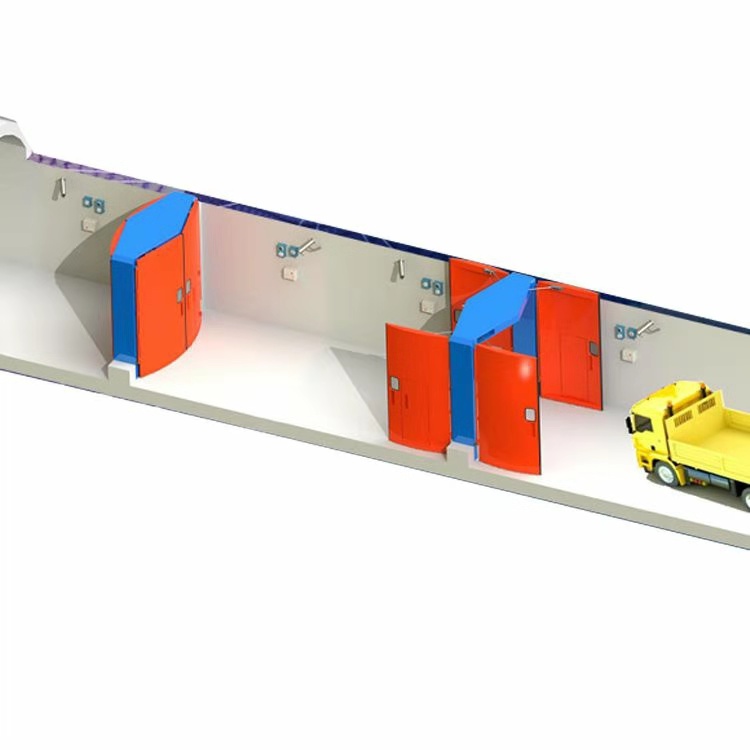

全伺服安全聯鎖風門的門體為弧形設計，相較于平板門扇抗變形能力增強，且兩扇門均為斜向?qū)樱L壓的壓力作用在門體上，因為門體是斜向?qū)樱源怪庇陂T體的風壓壓力便可以減小；同時門體采用弧形設計，上下配橫筋，這種結構比平板門更具有抗變形能力；同時，本發明的頂箱結構使得左門扇和右門扇閉合角度由平板門的180
°改為140，如果兩扇門關閉角度為180°的平面結構，一旦壓力變形超過180°之后抗壓力則為零，此項設計不僅避免抗壓力為零的問題，同時大大增加了負壓過大時門扇開啟的動力。
為了礦井內有良好的空氣環境及安全生產的要求，在煤礦井口有大型通風設備向井下強行送風，所送的新風充滿整個礦井，為了減少人為送風損失，在煤礦井下的巷道內安裝有風門，每處風門均為兩道，可避免送風損失，兩道門的通行規則是只能打開其中的一道門通行，另一道門必須為關閉狀態，當行人或車輛由巷道的任一方進入時，其中一道風門打開，另一道風門需要處于關閉狀態，當其中一道風門關閉時，另一道風門才能打開，以防止兩扇門都打開，使風流短路而造成安全隱患，影響煤礦安全。
.通常，礦井下的風門門扇是平板式結構，且兩門扇在同一平面上，即門扇開啟行程角度為180°，若風壓的壓力長期垂直作用在門體，容易使門體發生變形，壽命較低，且在負壓較大時難以開啟門扇。而且氣動元件、氣缸、電控元件等均是外露狀態，在礦井下復雜的環境條件中極易損壞。另外，上述風門雖然可以在電控元件的控制下通過氣動元件分別打開和關閉，但是前后兩道風門之間不具備自動聯鎖功能，無法穩定可靠地保持一道門打開，另一道門關閉的狀態，容易造成兩道門同時被打開的情況，使風流短路而造成安全隱患，影響礦井正常生產。
