風機和風筒是礦井通風系統中的的必備設施當前主要應用的風筒包括正壓風筒和負壓風筒，其形狀、外觀、安裝及懸掛方式大體相似，主要不同點是負壓風筒內安設有一定強度的鋼筋承壓圈。帶鋼性骨架的可伸縮式負壓風筒的特占是長度可以伸縮，每節較長，使用快速接頭連接，使用方便，存在的問題是風阻較大，骨架處的風筒布易磨損，從而造成漏風；有些煤礦還曾使用過鋼性風筒，特點是：堅固耐用，通風阻力小，但是成本高、易腐蝕、笨重、拆裝運輸不便，變形后不易修復，接頭多，漏風嚴重，所以逐漸被淘汰。

因此，針對上述問題研究一種新材料，用以構建一種新型的礦用碩質風筒，就具有非常重要的經濟和礻上會意義。

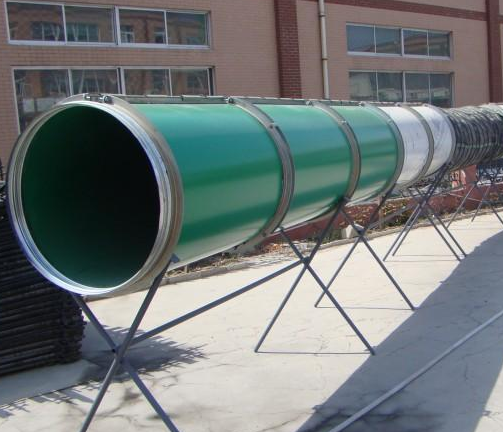

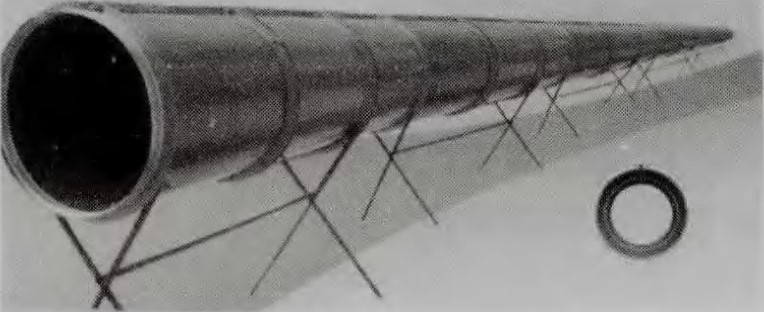

鐵皮硬質風筒(礦用鐵質風筒)為了解決涂覆布式軟質風筒使用過程中存在的風阻大、能耗高、漏風率高、易損毀、壽命短、強度低等問題，采用上述高分子粘合鐵復合板材，通過獨創的異型法蘭快速扣接成型技術，設計生產出一種新型的礦用硬質風筒

（1）將彈性好的薄金屬板經分條后，在專用冷彎設備上加工成異形法蘭和扣件。

1一管道壁；2一鉚釘；3一異形法蘭；4一扣件；5一密封墊圖3硬質風筒異型扣接件

（2）將防腐金屬薄板在壓槽機上壓出所需要的槽型，根據風筒直徑彎曲、焊接成中間接頭；

（3）根據風筒直徑，將金屬型材在滾圓機上滾圓、焊接成風筒內、夕卜箍；

通過異型法蘭快速扣接成型技術將高分子粘合鐵復合板材組裝成新型硬質風筒



鐵皮硬質風筒主要具有如下特點：

（1）風阻小。風筒內壁為金屬基材料，表面光滑，連接件根據風筒尺寸扣接完成，空氣阻力小。普通涂覆布材料的正壓風筒百米風阻為0·4N · S2/，負壓風筒的百米風阻為2．5N巧2／n12（市場某品牌800mm規格產品），我公司新型硬質風筒的百米風阻為0．OIN． S2/m2( 800mm規格）；

（2）強度高Imm的雙金屬高分子樹脂復合硬質風筒的剛性強度相當于0，92mm的鋼板、2．6mm的 FRP板的強度；

（3）漏風率低。風筒接頭采用環形密封墊緊扣方式，密封效果好；

（4）耐腐蝕。采用鐵基板材外加防腐材料覆蓋，既能滿是煤礦井下的防爆要求，又具有耐腐蝕性能，提高了產品使用壽命產品運輸、安裝方便。風筒卷制成型后，可以拆開采用片式疊放的方式進行運輸，客服了傳統鋼制風筒運輸難的問題；同時，采用快速接頭扣接，現場組裝方便快捷
