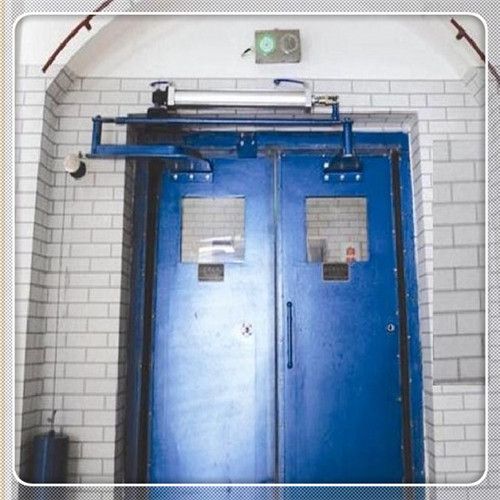

濟寧和利隆廠家生產氣動無壓風門為自動開啟式風門，能夠?qū)崿F(xiàn)自動開啟和關閉,風門自動開啟和關閉的動力裝置為風門頂部安裝的氣缸推拉裝置，氣缸動力源為煤礦井下正在使用的壓風系統

氣動無壓風門自動控制裝置，其中包括：A門控制箱和B門控制箱，A門控制箱連接有A門聲音報警箱、A門信號發生器、A門磁控閥、A門執行器，A門執行器連接在A門上，B門控制箱，B門控制箱連接有B門聲音報警箱、B門信號發生器、B門磁控閥、B門執行器，B門執行器連接在B門上，A門控制箱和B門控制箱共同連接有氣源處理箱和互鎖控制箱，其特點在于：所述的A門和B門的門框上分別安裝有風門狀態檢測裝置A門磁控閥和B門磁控閥，所述的A門和B門的門扇上分別安裝有A門永磁體和B門永磁體與A門磁控閥和B門磁控閥對應，所述的A門磁控閥和B門磁控閥通過與之對應的A門永磁體和B門永磁體距離的離開和貼近從而輸出A門和B門開門關門狀態信號，所述的A門信號發生器安裝在A門側面，所述的B門信號發生器安裝B門側面，礦井內正常行人或車輛在行走過程中，觸發A門信號發生器和B門信號發生器，A門信號發生器和B門信號發生器分別輸出信號給A門控制箱和B門控制箱，A門控制箱和B門控制箱根據所給的信號和當前A門、B門的開關狀態，準確的通過A門磁控閥、A門執行器和B門磁控閥、B門執行器來控制A門、B門的開閉，同時A門控制箱或B門控制箱在開門或關門的同時將所給的信號傳遞到互鎖控制箱，來控制A門和B門的互鎖，即當A門打開時，B門信號發生器失去作用，當A門關閉后B門信號發生器才能正常輸出氣源信號給B門控制箱，從而實現兩道風門之間的互鎖，滿足礦用規程要求：同一時間只能打開一道風門。
