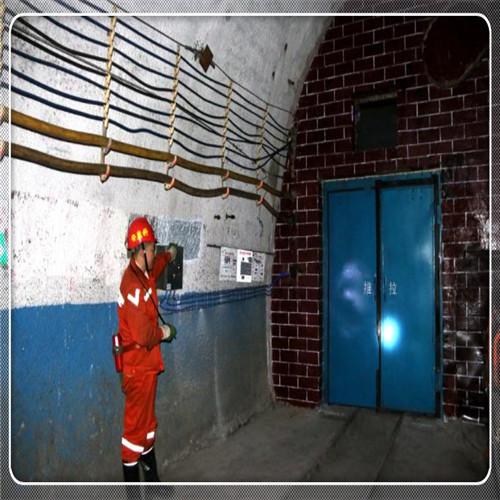

濟寧和利隆生產的按鈕式氣動風門控制裝置是煤礦井下通風系統中不可缺少的組成部分，是重要的安全基礎設施，更是礦井治理瓦斯、煤塵、火災以及改善井下氣候條件的重要手段之一。本礦風門安設于井下各聯絡巷道，用于井下巷道阻隔通風風流，且保證行人及運輸車輛正常通行，并且保證在斷電情況下，后備不間斷電源可以確保風門電控系統的正常使用。（根據使用情況可升級為全自動風門）
按鈕式電控氣動風門控制裝置技術參數
1、ZMK127-K礦用隔爆兼本安型風門控制電控箱
（1）供電電源
a)交流輸入電壓：127V/380V/660V/AC±10%/50Hz；
b)工作電流：≤150mA。
（2）開關量信號輸入
4路電平信號輸入，高電平不小于10V,低電平不大于0.5V。
（3）開關量信號輸出
4路電平信號輸出，高電平不小于10V,低電平不大于0.5V。
（4）音頻信號輸出
1路音頻信號輸出電壓幅度≤6V(負載600Ω)。
（5）繼電器控制輸出
控制容量：660/5A、380/10A。
（6）本安參數：
Ｕm:140V Uo:12.0V I0:1.0A Co：10ｕF Lo:0.1 mH
（7） 外形尺寸：520mmX280mmX450mm
（8） 重量：90kg。
（9）防爆型式:礦用隔爆兼本質安全型，防爆標志：Exd[ib]I。
2、KXB12礦用本全型聲光報警器
(1) 工作電壓: 12V/ DC ；
（2） 工作電流: ≤100mA 。
(3) 語音聲級強度
報警器語音聲級強度在距離1m遠處不小于85dB（A）；
(4) 光信號
報警箱發光二極管發出的光應在黑暗中20m遠內可見；
（5）音頻信號輸入
音頻信號電壓輸入幅度不大于6V(負載600Ω)；
（6）外形尺寸及質量
外形尺寸 310mm×150mm×82mm（寬×高×厚）；
重量 約3.5kg。
（7）防爆型式
礦用本質安全型 防爆標志“ExibI
3、GFK60、礦用本安型風門開閉狀態傳感器
（1）動作距離：開關閉合50mm±10mm;開關斷開70mm±10mm;
（2）輸出信號：
當磁鐵與傳感器的距離≥70mm±10mm時，常開接點斷開；
當磁鐵與傳感器的距離﹤50mm±10mm時，常開接點閉合；
（3） 響應時間: ≤1s;
（4） 接點容量：DC 12V /0.5A;
（5） 配套電纜：10m；
（6） 外形尺寸：120X40X45mm
（7） 重量：O.5kg。
4、BZA型礦用隔爆型控制按鈕
（1） 額定電壓 127 V
（2） 額定電流 5 A
（3） 鈕數 2
（4）防爆型式: 礦用隔爆型，防爆標志：ExdI?！?/div>
5、氣動執行機構
（1）氣缸型號 KSC1000×100
（2）推拉速度 可調
（3）工作推力 可調
（4）外形尺寸 1000mm×ø100
6、DXB 660/220B 礦用隔爆型不間斷電源箱
1）環境條件
（1）環境溫度：0-40℃
（2）相對濕度：≤98%RH(25%)
（3）大氣壓力：（80-100）KPA
（4）適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所。
2）電氣性能
（1）輸入電壓：AC127V/AV220V/AV380V/AV660V
（2）輸出電壓：AC220V
（3）整機功率：≤500W
（4）備用電池參數
——備用電池轉換時間：≤1s
——備用電池工作時間：≥2h
——放電降止電壓：DC22.5V
——最高充電電壓：DC28V
——充電截止電壓：DC28V
——充電電流：≤1.2A
——蓄電池充電方式：浮充式
——電池容量：2V/13000Ah,由1.2V/節的20節鎳氫電池串聯組成；鎳氫電池符合GB/T22084-2-2008的相關要求。
3）功能
（1）電源箱具有市電和備用電池工作指示功能；
（2）電源箱具有放電容量指示功能；
（3）電源箱蓄電池電力快放完，報警指示功能；
（4）電源箱蓄電池過放電保護功能；
（5）防爆型式：礦用隔爆型：防爆標志：Exd IMb
（6）外形尺寸：335mm（長）388mm（寬）250mm（高）
（7）重量：45kg
7、風門規格：平衡式無壓風門3.5（凈寬）×3.1（凈高），每套2道。
