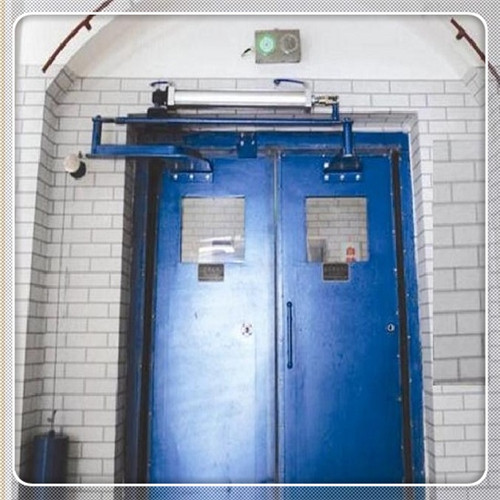

濟寧和利隆生產研發的全自動風門控制裝置,礦用自動風門控制裝置有防擠傷功能,聲光語音報警器,可以方便調節時間,控制裝置盒子是不銹鋼的,氣管是配套2-3盤。
全自動風門控制裝置安裝和結構說明
兩臺控制裝置之間用閉鎖線連接協同工作,控制風門的開啟與關閉,一個裝置控制一個風門,協同工作的兩個風門不能同時開啟。(見圖2)
與單臺本裝置配套使用的裝置如下:
(1)光控感測器(2個):分別位于風門的兩側,應安裝在平時無光照射處,兩感測器作用相同,當用礦燈或其他光源照射后感測器動作,控制風門的開啟。
(2)門磁感測器(2個):分別位于風門的完全開啟處和完全關閉處,用于檢測風門的開啟到位和關閉到位,兩感測器的作用不同,當風門完全關閉時門磁感測器A動作,關門過程結束,當風門完全開啟時門磁感測器B動作,開門過程結束。在安裝此感測器時必須注意位置的正確性與準確性,兩個感測器位置不能接反,并且安裝位置要到位。
(3)電磁閥(2個):分別用于風門的開啟和關閉,兩個電磁閥的作用不同,當關門時電磁閥一開啟,電磁閥二關閉,反之當開門時電磁閥二開啟,電磁閥一關閉。在安裝此感測器時必須注意兩個電磁閥位置不能接反。
(4)手動開關(2個):分別位于風門的兩側,兩開關必須為常開按鈕,并聯安裝,用于直接控制風門的開啟與關閉。
(5)門吸(1個):當風門一開啟時,門二門吸吸合。當風門二開啟時,門一門吸吸合。防止一扇風門正在開啟時,而另一扇門被人為強行打開,造成風路直通。
(6)音箱(1個):用于語音輸出,音量可通過本裝置控制板上的電位器調節

全自動控制裝置基本功能:
1、基本功能:用于煤礦井下風門的自動化控制,當過人或過車時,風門實現自動打開,自動關閉,兩門間相互閉鎖,同時有聲光語音報警功能,提示風門未關等各種實時情況。
2、當過人或過車時A門自動開啟,B門關閉;人或車通過A門后,A門自動關閉,B門自動開啟,同時伴有聲光報警提示。
3、裝置使用紅外(對射)傳感器,探測范圍:≥6m
4、聲報警:語音報警聲級強度:大于等于80{dB(A)}
5、光報警:黑暗處光信號可見距離≥20m
6、控制功能:當輸入信號為高電平≥5V時,控制箱的輸出為低電平(0~5)V,當輸入信號為低電平≤1V時,控制箱的輸出為高電平(24±0.5)V。
7、聯鎖功能:兩裝置之間能實現電氣互鎖,防止兩個風門被同時被打開。
8、按鈕控制:設置兩個開關按鈕,手動控制風門的開閉狀態,A按鈕控制A門的開閉狀態,B按鈕控置B門的開閉狀態。
